JNC3040系列數控角鋼打字鉆孔剪切生產線

分類：

關鍵詞：

詳情描述

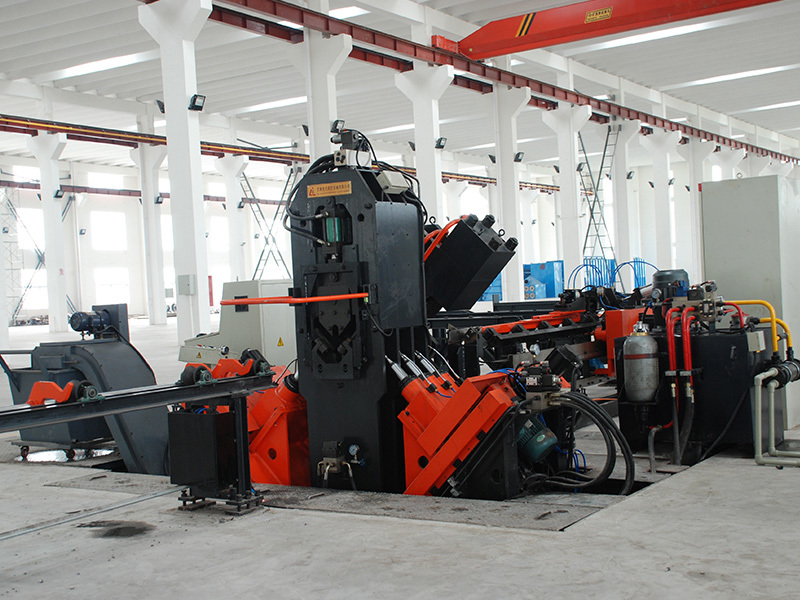

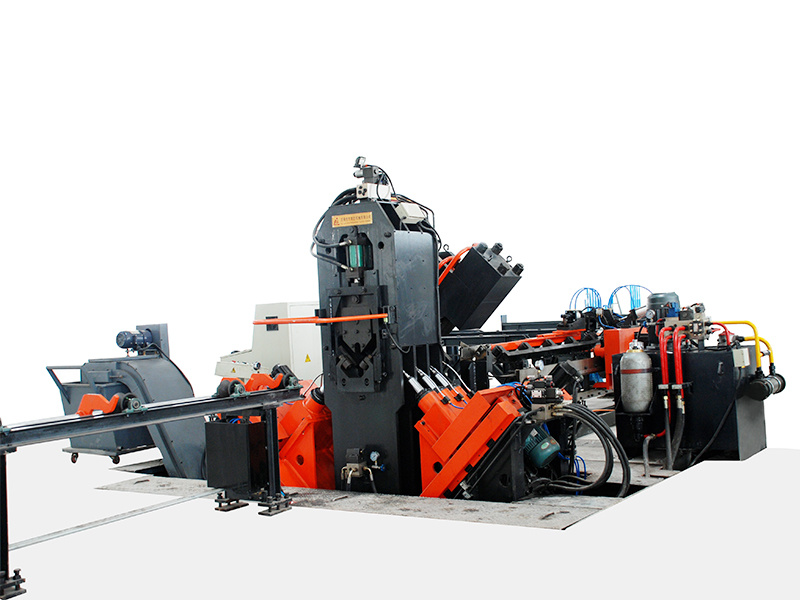

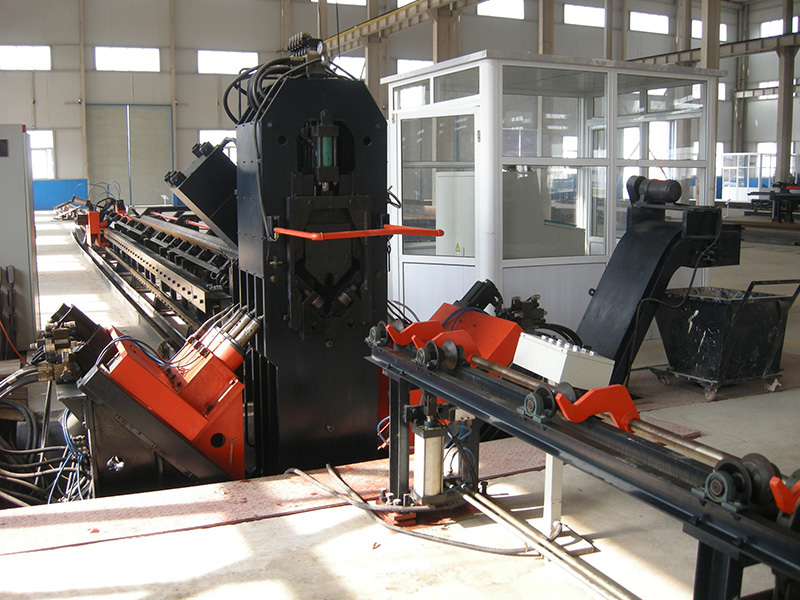

JNC3040型數控角鋼打字鉆孔(鋸切或剪切)生產線

該產品獲三項國家專利，專利號分別為：ZL 2009 2 0017589.0 ZL 2009 2 0017586.7 ZL 2009 2 0017585.2

用途

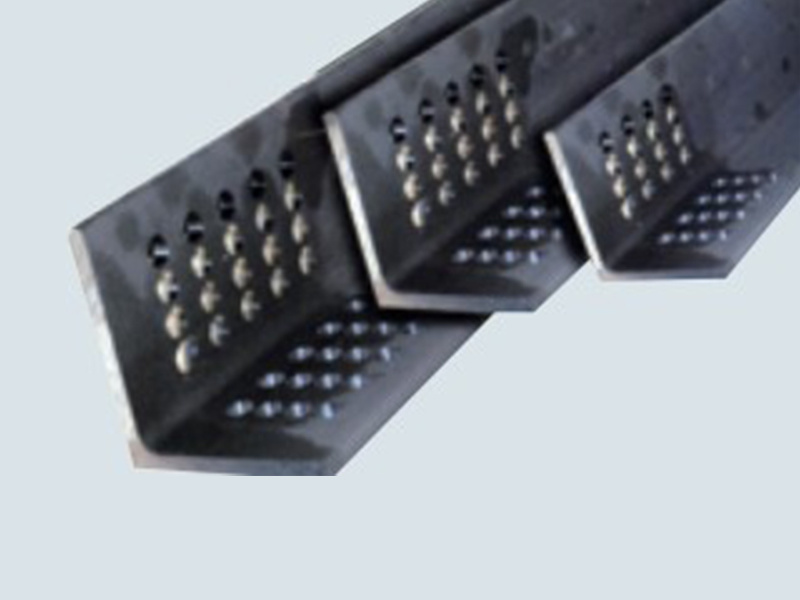

該機用于角鋼打字、鉆孔(鋸切或剪切)工序，全自動化生產的專用數控設備。

該產品獲三項國家專利，專利號分別為：ZL 2009 2 0017589.0 ZL 2009 2 0017586.7 ZL 2009 2 0017585.2

產品特點

伺服電機送進，效率高，工件精度穩定。

關鍵的液、氣、電元器件全部進口。

編程簡易可以直接使用放樣軟件所生成的程序數據；計算機為中文界面，操作簡易，可顯示工件圖形

各鉆削動力頭主軸轉速由變頻器無級調節；進給速度由調速閥無級調節；鉆削主軸的快進—工進——快退都是自動轉換。

產品優點

動力頭單元采用甩水盤和先進的噴霧冷卻裝置，有利于提高動力頭主軸壽命。可調整長度的快換鉆套裝置，更換鉆頭方便快捷，使鉆頭降低對進給效率的影響。

可選配鋸切或剪切單元，角鋼打字、鉆孔、鋸切或剪切加工全過程數控化。實現自動化、高精度、多品種、大批量生產。

只需輸入工件尺寸，自動生成加工程序?？砂醇?hào)隨時存儲調用、顯示和通訊。CAD/CAM直接轉換。具有故障自我診斷功能。

技術參數

機器型號 Machine model	JNC3040
機器功能 Machine function	鉆孔、打字、剪切/鋸切 Drilling, marking, shearing / sawing
加工角鋼尺寸范圍 (mm) Processing angle steel size range (mm)	L80×80×5~L300×300×40
最大鉆孔直徑 (mm) Max. drilling diameter (mm)	40
鉆孔主軸轉速 (r/min) Drilling spindle speed (r / min)	180~560
主軸行程 (mm) Spindle stroke (mm)	180
準距調節范圍 (mm) Adjustment range of standard distance (mm)	25~270
每側鉆削主軸數 (個) Number of spindle per side	3
打字力 (kN) Marking Force	1200
打印組數 (組) Number of marking groups (groups)	1 (4選配) 1(4 optional)
每組字頭位數 (位) character head number of each group	18
字頭尺寸 (mm) character head size (mm)	14×10×19
剪切角鋼尺寸范圍 (mm) Size range of shear angle steel (mm)	L80×80×5~L250×250×35
鋸切角鋼尺寸范圍 (mm) Saw angle steel size range (mm)	L200×200×20~L300×300×40
最大毛坯角鋼長度 (m) Max. length of blank angle steel (m)	14
加工精度 The machining accuracy	滿足GB2694的要求 meets the requirements of GB2694
液壓系統 hydraulic system	水冷 (風冷、自動加熱選配) Water cooling (optional for air cooling and automatic heating)
數控軸數 Number of NC axes	3
外形尺寸 (mm) Overall dimension (mm)	31000×7500×2500
